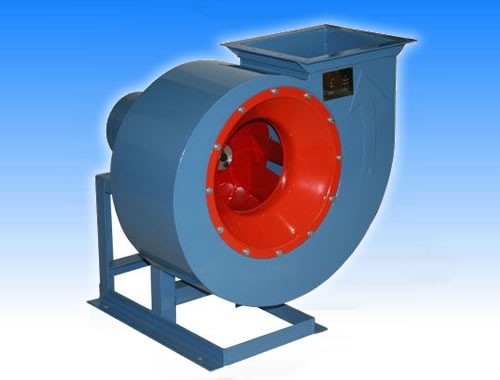

4-2×72 双吸离心通风机

4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自然的、对人体无害的、对钢材无腐蚀性的气体。B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。4-72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72型风机随处可见。

型式
从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆时针旋转者称左旋风机，以“左”表示。
风机的出口位置,以机壳的出风口角度表示。4-72型风机N02.8~6出厂时均做成一种型式,使用单位根据要求再安装成所需要的位置,订贷时不需注明。其中N02.8出风口位置调整范围是0°~225°,间隔22.5°；N08~12出风口位置调整范围是0°~225°,间隔是45°；N016、20出风口位置制成固定的三种0°、90°、180°,不能调整，订贷时需注明。
风机的传动方式有A、B、C、D四种：4-72型风机中，N02.8~6采用A式传动，N08~12采用C、D式传动，N016~20采用B式传动。

结构
4-72型风机中N02.8~6主要由叶轮、机壳、进风口、电机等部分组成。N08~20除具不上述部分外，还有传动部分。
叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板式铸铝合金（4-72用钢板，B4-72用铸铝，F4-72用不锈钢或玻璃钢等耐腐蚀材料）制造，并径动、静平衡校正，空气性能良好，效率高，运转平稳。
机壳：做成二种不同型式。其中N02.8~12机壳作成整体，不能拆开，N016~20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线形状，作用是能使气流顺畅进入叶轮，且损失较小。
传动：由主轴、轴承箱、滚坳轴承、皮带轮或联轴器组成。

气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150毫克/立方米
气体的温度：不得超过80oC
主要型号：2.8A 3.2A 3.6A 4A 4.5A 5A 6A 6C 8C 10C 12C 6D 8D 10D 12D 16B 20B
