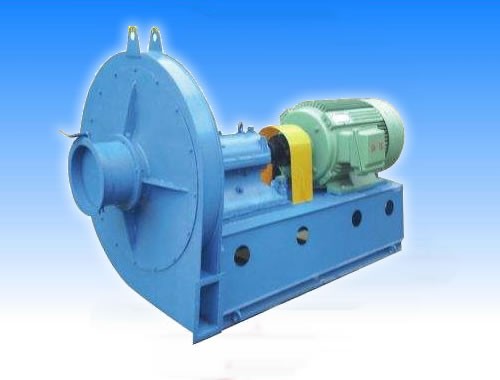

8-09、9-12型离心风机

一、风机的用途
8-09、9－12型高压离心通风机是与熔化率为1、2、3、5、7t/h化铁炉配套的专用风机，也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体，其它性能相近者亦可选用，但输送介质的温度不得超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3。
二、风机的型式
1、8－09、9－12型风机均为单吸入，8－09型风机，我公司设计机号有№ 6.8A、7.1D、8D、8.5D、9D五个机号。9－12型风机我公司设计机号有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六个机号。
2、8－09。9－12型风机机壳制成顺时针旋转或逆时针旋转两种型式。
3、风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机机壳制成0度、90度、180度。
三、风机的结构
风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成。
1.叶轮：叶轮按新的高效前向风机理论设计，叶轮成形后，经静、动平衡校正，故运转平稳。
2.机壳：用普通钢板焊接成蜗形壳整体。
3.进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。
4.传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承用润滑脂润滑。

8-09高压离心通风机性能参数表
